國家標準《GB/T28576-2012工業貨架設計計算》內容概況

計算方法和計算模型
計算原則：
1.采用以概率理論為基礎的極限狀態設計方法，以分項系數設計表達式進行計算。
2.對貨架進行整體強度和穩定性分析時，應采用承載能力極限狀態法進行設計計算，對貨架進行剛度分析時，應采用正常使用極限狀態法設計計算。
3.按承載能力極限狀態法計算貨架結構時，應采用荷載設計值和強度設計值進行計算，按正常使用極限狀態法計算貨架結構時，應采用荷載標準和變形限制進行計算。
4.貨架局部及單個構件的計算，可采用材料力學、結構力學、彈塑性力學方法，也可采用有限元方法，貨架整體強度和穩定性分析宜采用有限元方法。

一下類型貨架應采用有限元方法進行整體強度和穩定性分析：
1.貨架高度超過6M的普通托盤貨架和窄巷道托盤貨架
2.所有自動化立體倉庫貨架
3.所有牛腿式托盤貨架

自動化立體倉庫牛腿式貨架
總體結構及構成
自動化立體倉庫牛腿式貨架的總體結構包括立柱、橫斜撐、懸臂梁、、連續梁、牛腿梁、頂梁、水平系桿、垂直斜拉桿、水平支撐、垂直支撐連接梁、隔撐、天軌、天軌吊梁等。

立柱片結構

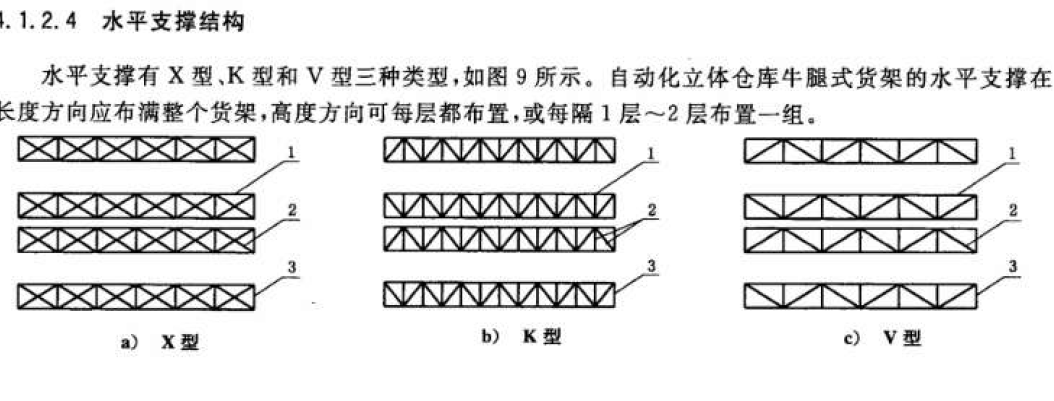

垂直支撐結構
垂直支撐有X型剛性、X型柔性和Z型剛性三種類型，自動化立體倉庫牛腿式貨架的垂直支撐在長度方向應布滿整個貨架
